Arandela plana de acero inoxidable

Estándar: estruendo 125-1
Producto: arandelas planas de acero inoxidable
Material: Acero inoxidable
Clase de propiedad: 140HV(HV140-250) / 200HV(HV200-250)
Diámetro: Φ1.7, Φ1.8, Φ2.2, Φ2.5, Φ2.7, Φ2.8, Φ3.2, Φ3.7, Φ4.3, Φ5.3, Φ6.4, Φ7.4, Φ8.4, Φ10.5, Φ13, Φ15, Φ17, Φ19, Φ21, Φ23, Φ25, Φ27, Φ28, Φ29, Φ31, Φ33, Φ34, Φ36, Φ37, Φ39, Φ40, Φ41, Φ43, Φ46, Φ50, Φ52, Φ54, Φ57, Φ58, Φ60, Φ62, Φ66, Φ70, Φ74, Φ78, Φ82, Φ87, Φ93, Φ98, Φ104, Φ109, Φ114, Φ119, Φ124, Φ129, Φ134, Φ139, Φ1494, Φ165
Acabado: Liso, Pasivado, Personalización
Forma: Forma A / Forma BA Norma alternativa: DIN 125-2,DIN 1052,ISO 887,ISO 7089,ISO 8738,ANSI B 18.22M,ANSI B 18.22.1,ANSI/ASME B 18.21.1,JIS B 1256 ,JIS B 1258
MOQ: 1000kg
Plazo de ejecución: 30 a 60 días

Envíeconsulta

Introducción del producto

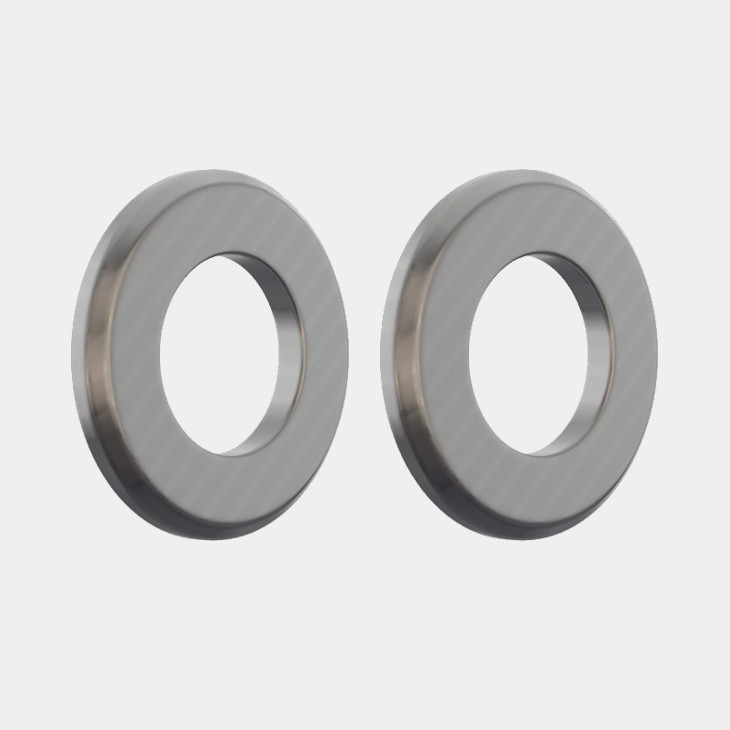

Stainless Steel Flat Washers-AYA

Como proveedor global de soluciones de sujeción personalizadas, el proceso de servicio de AYA también está tan cerca de los clientes como los productos de AYA. Desde la descripción de las necesidades hasta los servicios de seguimiento, AYA no escatimará esfuerzos para ayudar a los clientes a resolver cualquier problema de sujeción que surja, para eliminar la preocupación de los clientes.

DESCRIPCIÓN DEL PRODUCTO

nombre del producto	Arandelas planas de acero inoxidable
Material	Acero inoxidable
Estándar	estruendo 125-1
Clase de propiedad	140HV(HV140-250) / 200HV(HV200-250)
Forma	Forma A / Forma B
Diámetro	Φ1.7,Φ1.8,Φ2.2,Φ2.5,Φ2.7,Φ2.8,Φ3.2,Φ3.7,Φ4.3,Φ5.3,Φ6.4,Φ7.4,Φ8.4,Φ10.5,Φ13,Φ15,Φ17,Φ19,Φ21,Φ23,Φ25,Φ27,Φ28,Φ29,Φ31,Φ33,Φ34,Φ36,Φ37,Φ39,Φ40,Φ41,Φ43,Φ46,Φ50,Φ52,Φ54,Φ57,Φ58,Φ60,Φ62,Φ66,Φ70,Φ74,Φ78,Φ82,Φ87,Φ93,Φ98,Φ104,Φ109,Φ114,Φ119,Φ124,Φ129,Φ134,Φ139,Φ144,Φ149,Φ155,Φ165
Finalizar	Liso, Pasivado, Personalización
Estándar alternativo	DIN 125-2, DIN 1052, ISO 887, ISO 7089, ISO 8738, ANSI B 18.22M, ANSI B 18.22.1, ANSI/ASME B 18.21.1, JIS B 1256, JIS B 1258

TABLA DE DIMENSIONES

Stainless Steel Flat Washers-2D

Tamaño		Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10.5	Φ13	Φ15
M	Para tamaño de hilo	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	min=tamaño nominal	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	máximo	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
dc	tamaño máximo=nominal	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
dc	min	3.7	4.2	4.7	5.7	5.7	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Medida nominal	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	máximo	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	min	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
por 1000 unidades ≈ kg		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Tamaño		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	Para tamaño de hilo	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	min=tamaño nominal	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	máximo	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
dc	tamaño máximo=nominal	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
dc	min	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.8	58.8	64.8	64.8	70.8	70.8	70.8
h	Medida nominal	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	máximo	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
por 1000 unidades ≈ kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Tamaño		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	Para tamaño de hilo	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	min=tamaño nominal	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	máximo	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
dc	tamaño máximo=nominal	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
dc	min	76.8	83.6	90.6	90.6	96.6	103.6	103.6	108.6	108.6	113.6	118.6	123.4	133.4	138.4	143.4	158.4
h	Medida nominal	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	máximo	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	min	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
por 1000 unidades ≈ kg		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Tamaño		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	Para tamaño de hilo	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	min=tamaño nominal	98	104	109	114	119	124	129	134	139	144	149	155	165
d	máximo	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
dc	tamaño máximo=nominal	165	175	180	185	200	210	220	220	230	240	250	250	250
dc	min	163.4	173.4	178.4	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Medida nominal	12	14	14	14	14	16	16	16	16	18	18	18	18
	máximo	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	min	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
por 1000 unidades ≈ kg		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910
①,En el texto estándar, φ119 corresponde al valor mínimo de CC de 188,15, pero la desviación correspondiente aquí debe ser de 1,85 mm, es decir, el valor mínimo real es 200-1.85=198,15 mm. (En DIN 522, cuando h es menor que 4 y el grado del producto es Clase A, la tolerancia dimensional de d2 es h15 y la desviación correspondiente es 1,85 mm cuando dc es 200 mm). ②,Material: 1）acero, clase de dureza 140HV, dureza HV140-250;clase de dureza 200HV, dureza HV200-250; 2）acero inoxidable, clase de dureza 140HV, dureza HV140-250;clase de dureza 200HV, dureza HV200-250;material (grupo de acero) A2 y A4, F1, C1 y C4 3）Las arandelas pueden estar hechas de metales no ferrosos u otros materiales, sujeto a acuerdo. 4）Para h no superior a {{0}},5 mm, la dureza será HV 2 y para h superior a 0,5 mm, HV 10.

DETALLES DE PRODUCTO

Stainless Steel Flat Washers-detail

VENTAJAS DEL PRODUCTO

Stainless Steel Flat Washers-advantages

VENTAJAS DE LAS ARANDELAS PLANAS DE ACERO INOXIDABLE

1. Arandelas estándar de acero inoxidable de alta calidad con orificios perforados en el centro, disponibles en diferentes tamaños y espesores.

2. Generalmente se utilizan para proteger la superficie de daños durante la instalación.

3. Estas arandelas planas aumentan el área de la superficie de apoyo del tornillo, aumentan la resistencia del sujetador y evitan el hundimiento de las superficies de apoyo.

4. El material de acero inoxidable proporciona resistencia a la corrosión y una mayor solidez.

5. AYA es mundialmente famosa por suministrar soluciones de sujeción personalizadas.

6. La Compañía no deja piedra sin remover en la búsqueda de soluciones a los problemas de sus clientes. AYA proporciona al cliente una solución de fijación completa y duradera.
