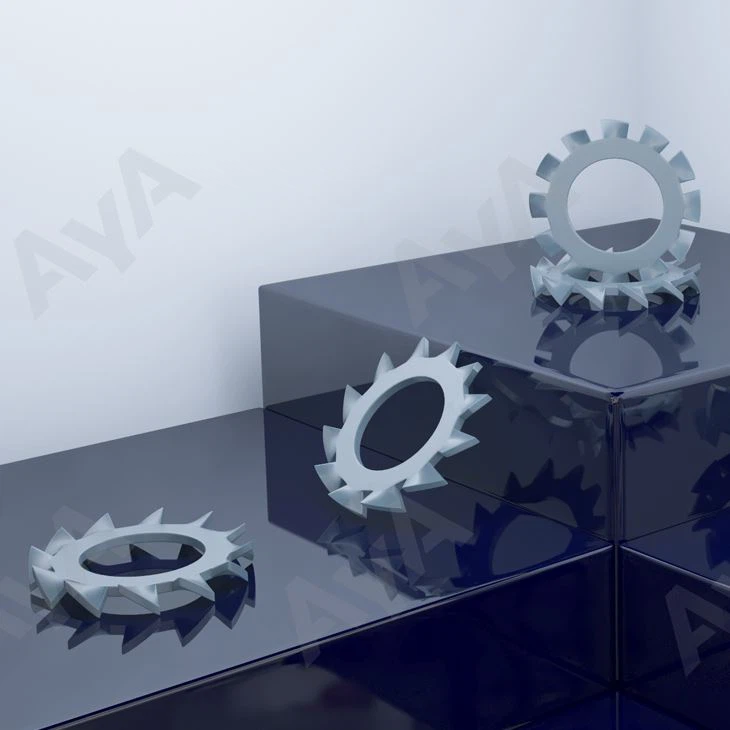

Arandela de dientes externa

Norma: DIN 6797 (A)
Producto: Arandela de dientes externa
También nombrado: Arandelas de bloqueo de dientes externos
Material: acero al carbono
Diámetro: 1,7, 2,2, 2,7, 3,2, 3,7, 4,3, 5,3, 6,4, 7,4, 8,4, 10,5, 13, 15, 17, 19, 21, 23, 25, 28, 31
Para rosca: M1.6, M2, M2.5, M3, M3.5, M4, M5, M6, M7, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30
Acabado: Liso, Óxido negro, Galvanizado, Galvanizado en caliente, Oxidación, Dacromet, Fosfatado, Galvanoplastia de cadmio, Niquelado
Estándar alternativo: JIS B 1255 (B), ASME B 18.21.1, JIS B 1251 (T10-O), JIS B 1251, JIS B 1255 (C)
MOQ: 1000kg
Plazo de ejecución: 30 a 60 días

Envíeconsulta

Introducción del producto

Como proveedor global de soluciones de sujeción personalizadas, el proceso de servicio de AYA también está tan cerca de los clientes como los productos de AYA. Desde la descripción de las necesidades hasta los servicios de seguimiento, AYA no escatimará esfuerzos para ayudar a los clientes a resolver cualquier problema de sujeción que surja, para eliminar la preocupación de los clientes.

DESCRIPCIÓN DEL PRODUCTO

nombre del producto	Arandela de dientes externa
también nombrado	Arandelas de seguridad de dientes externos
Material	Acero carbono
Estándar	DIN 6797 (A)
Diámetro	1.7, 2.2, 2.7, 3.2, 3.7, 4.3, 5.3, 6.4, 7.4, 8.4, 10.5, 13, 15, 17, 19, 21, 23, 25, 28, 31
para hilo	M1.6, M2, M2.5, M3, M3.5, M4, M5, M6, M7, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30
Finalizar	Liso, Óxido negro, Galvanizado, Galvanizado en caliente, Oxidación, Dacromet, Fosfatado, Galvanizado de cadmio, Niquelado
Estándar alternativo	JIS B 1255 (B), ASME B 18.21.1, JIS B 1251 (T10-O), JIS B 1251, JIS B 1255 (C)

TABLA DE DIMENSIONES

External Tooth Washer 2D

Tamaño		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=tamaño nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máximo	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
d_c	tamaño máximo=nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
d_c	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
t		0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numero de dientes		6	6	6	6	6	8	8	8	8	8
Para diámetro de rosca nominal		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamaño		10.5	13	15	17	19	21	23	25	28	31
d	min=tamaño nominal	10.5	13	15	17	19	21	23	25	28	31
d	máximo	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
d_c	tamaño máximo=nominal	18	20.5	24	26	30	33	36	38	44	48
d_c	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
t		0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numero de dientes		9	10	10	12	12	12	14	14	14	14
Para diámetro de rosca nominal		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

DETALLES DE PRODUCTO

External Tooth Washer details

VENTAJAS DEL PRODUCTO

External Tooth Washer advantage

VENTAJAS DEL Lavador de dientes externo

1. Esta arandela de seguridad con dientes externos de la reconocida línea AYA FASTENERS es perfecta para mejorar la seguridad de las fijaciones y fijaciones.

2. Las arandelas de seguridad de dientes externos, también conocidas como arandelas de estrella, son un tipo particular de arandela fabricada para evitar que las cabezas de sujetadores más grandes pierdan su agarre.

3. Se emplean en maquinarias o materiales que estén sometidos frecuentemente a vibraciones o movimientos continuos ya que se fabrican para reforzar las uniones frente a cargas dinámicas.

4. Nuestras arandelas de seguridad están hechas de metal, ya sea con acero inoxidable, chapado en zinc u otros acabados.

5. Estas arandelas de seguridad de dientes externos se crearon para bloquear tornillos, pernos y tuercas en su lugar y brindar una excelente protección contra el aflojamiento de los espaciadores inducido por la vibración.

6. Las arandelas de seguridad dentadas tienen estrías similares a dientes en el diámetro externo que ayudan a la arandela dentada a evitar que las uniones atornilladas se aflojen debido al uso de la fricción.
